역설계






mobile background

역설계란?


역설계란 제품의 재생산을 위해 물체를 3D 모델로 재구성하여 작동 방법과 설계 의도를 복구하는 과정을 말합니다.

즉, 단순한 분석 표면(평면, 원통 등) 및 자유형 표면(NURBS)의 측면에서 원래의 설계를 완벽하게 재구성하여 새로운 참조 CAD 모델을 만들어내는 과정이라고 할 수 있습니다.


역설계가 필요한 경우

🔹 원본 CAD가 없는 경우

🔹 원래 제조 업체가 없어졌거나 더이상 해당 물품을 생산하지 않는 경우

🔹 손상된 부품을 대체할 수 있는 공급업체 혹은 예비 부품이 부족한 경우
🔹 경쟁사 제품 분석이 필요한 경우

스캔

3D 스캔 메쉬 데이터를 얻는다.

데이터 추출

메쉬 데이터에서 형상, 치수, 단면 등의 정보를 추출한다.

모델링

CAD 모델링을 수행한다.

검증

메쉬와 CAD모델 사이의 편차를 보여주는 컬러 맵 비교를 수행한다.

활용

최종 CAD 모델을 얻는다.

유기적이고 복잡한 형태 부품의 3D 모델을

크레아폼 3D 스캐너로 손쉽게 재구성하세요.

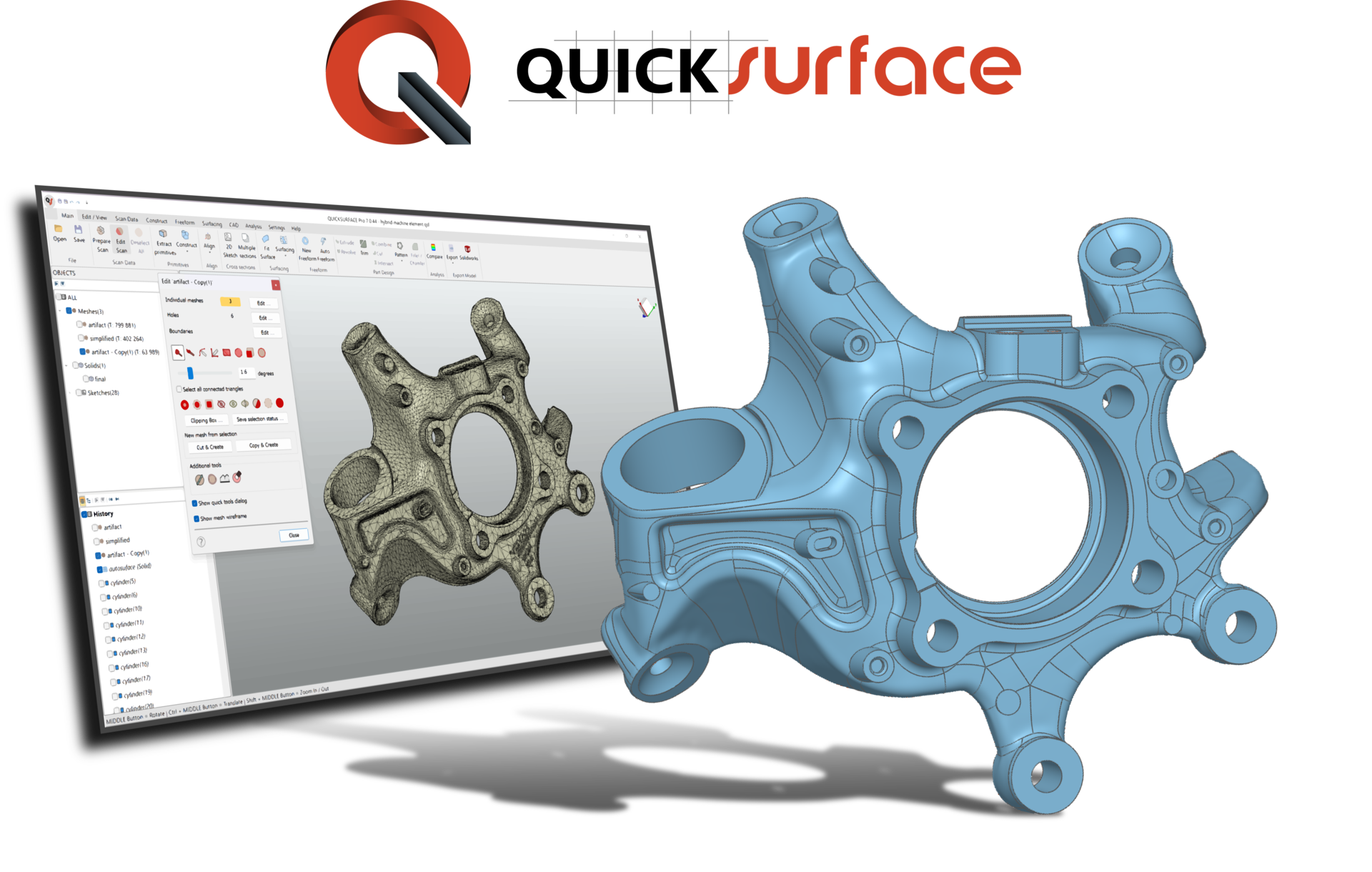

크레아폼의 핸드헬드 3D 스캐너를 이용해 물리적 한계를 극복한 3D 모델을 만들어낼 수 있습니다. 그리고 크레아폼의 역설계를 위한 소프트웨어, VXmodel으로 메쉬 데이터를 쉽게 작업하세요.

환경 안정성

역설계를 위해서는 대상에 따라 다양한 형태와 복잡성을 갖춘 부품의 치수를 수집해야 하며, 어떠한 환경에서도 치수를 수집할 수 있어야 합니다.

휴대성이 뛰어난 HandySCAN 3D는 설계 스튜디오뿐 아니라 고객사 부지, 제작 현장이나 소형 차체 작업장에서도 직접 치수를 측정할 수 있습니다.

세부적인 표현

설계자는 부품의 새 참조 모델을 재현하는데 필요한 모든 정보를 정확하게 제공할 수 있어야 합니다.

HandySCAN 3D는 복잡한 세부사항까지 포착하는 고분해능과 풀컬러를 지원하는 스캐너를 통해 자유형 표면을 쉽게 모델링하고 미세한 형상까지 완벽하게 표현할 수 있습니다. 이를 통해 완벽하고 정확한 메쉬 모델을 제공합니다.

시간 절약

기존 측정 방법에 비해 HandySCAN 3D 솔루션은 상당한 시간 절약 효과를 제공합니다.

플러그 앤 플레이 장치와 사용자 친화적인 인터페이스로 누구든지 사전 처리되지 않은 물체를 간편하게 스캔할 수 있습니다. 또한 많이 사용하는 역설계, CAD, 3D 인쇄 소프트웨어에 스캔 결과 데이터를 수월하게 활용할 수 있습니다.

VXmodel

Geomagic Design X

PolyWorks Modeler
