(한국쓰리디솔루션은 한글패치를 지원합니다.)

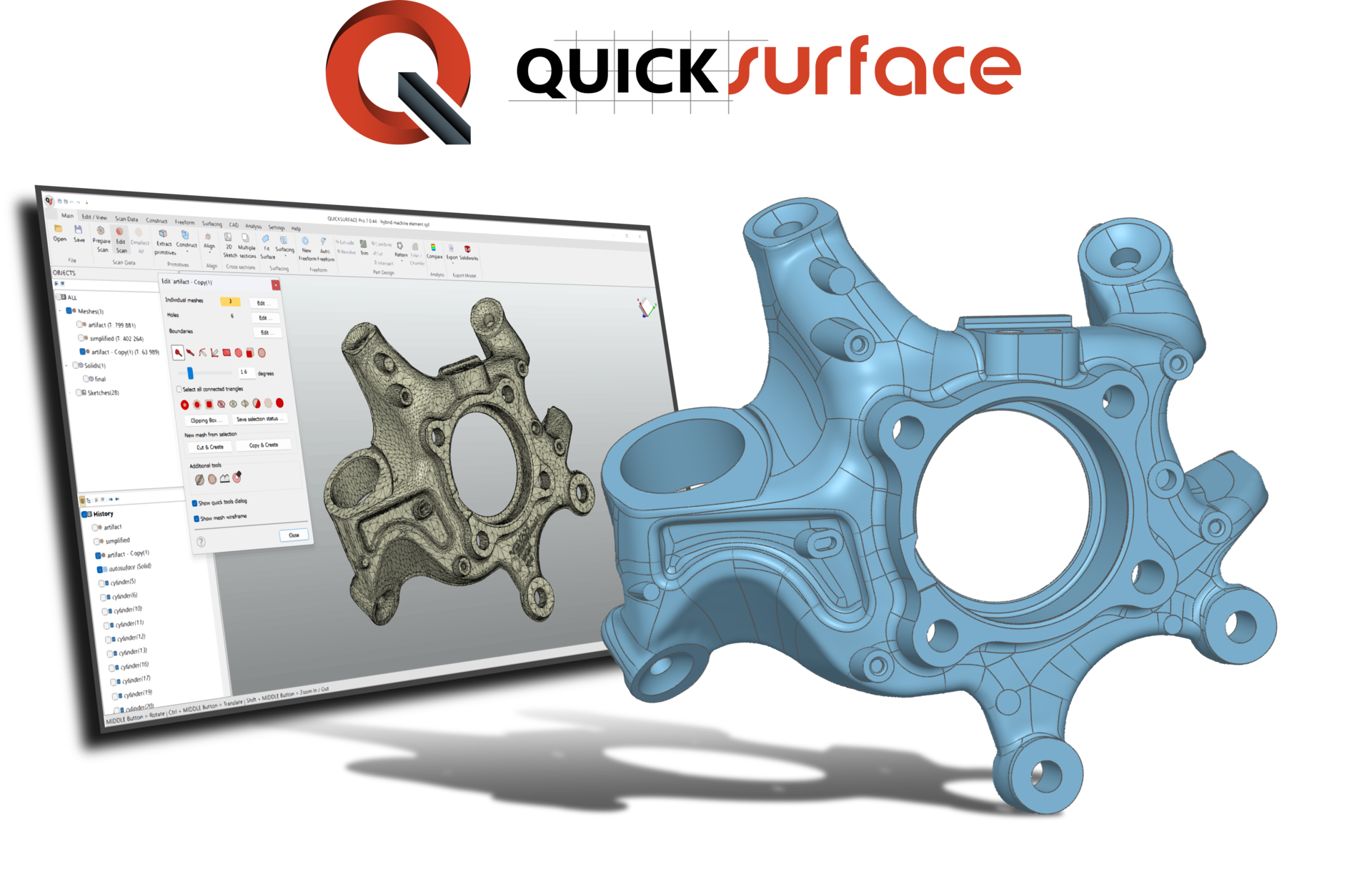

QUICKSURFACE 3D 역설계 주요 WORKFLOW

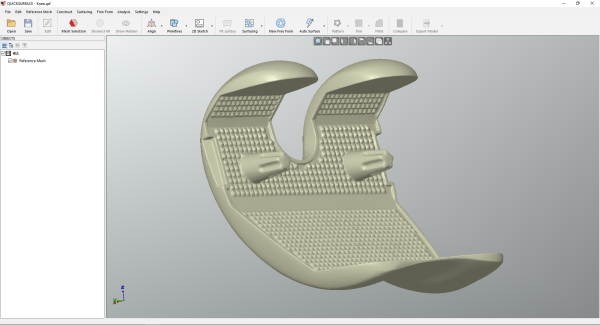

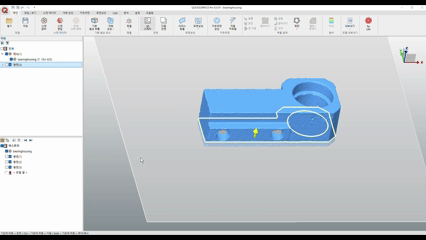

Step.1 3D스캔 데이터(메쉬) 불러오기
3D스캐너로 스캔한 3D메쉬 데이터를 QUICKSURFACE로 가져오세요.
메쉬는 토폴로지를 가져야 하므로 파일 형식은 OBJ, STL 또는 PLY여야 합니다.
내장된 Polygon 축소 기능을 통해 사용자는 어떤 크기의 메쉬든 사용할 수 있으며,
메쉬의 품질을 손상시키지 않으면서 적절한 수의 삼각형으로 축소할 수 있습니다.

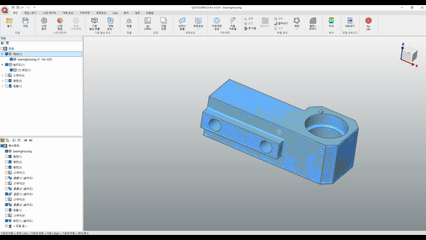

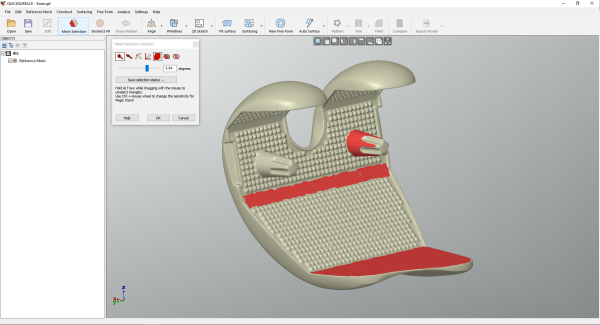

Step.2 메쉬 선택
대화형 메쉬 선택을 사용하여 객체를 표시합니다.
QUICKSURFACE의 사용하기 쉬운 메쉬 선택 도구를 사용하면 평면, 원통, 구, 자유 형태 패치,
회전 및 돌출 표면과 같은 관심 영역을 빠르게 추출할 수 있습니다.

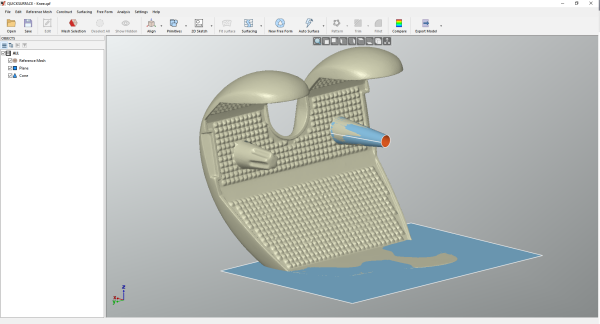

Step.3 프리미티브(요소)를 생성합니다.
객체를 추출하고 기본 요소를 생성합니다.
추출된 객체를 사용하여 평면, 원통, 원뿔, 구를 빠르게 재구성하세요.
수직성, 평행성, 일치성 등의 관계를 설정할 수 있습니다.

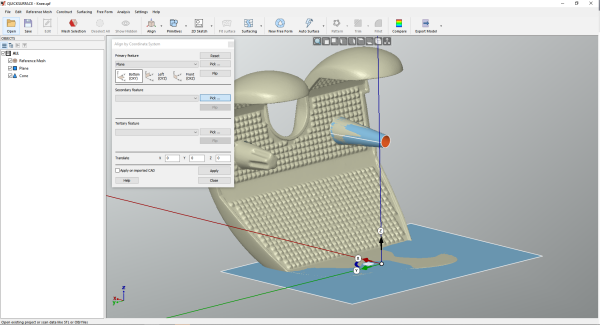

Step.4 메쉬를 정렬하세요.
World 좌표계에 메쉬를 정렬하세요.
추출된 기본 요소를 사용하여 객체를 World 좌표계에 배치하세요.
좌표계의 인터랙티브 정의를 통해 사용자는 객체의 올바른 방향을 조정할 수 있습니다.

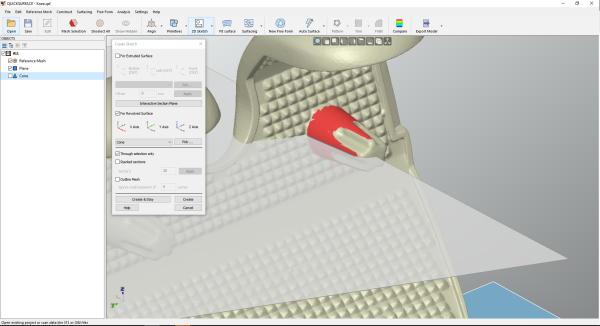

Step.5 2D 스케치
회전 및 돌출된 표면을 위한 2D스케치를 만드세요.
인터랙티브 섹션을 통해 사용자는 2D스케치를 위한 기준점을 추출할 수 있습니다.
섹션 평면을 추출된 기본 요소, CAD 면에 맞추거나 화면에 상호작용으로 섹션을 만들 수도 있습니다.
치수 및 제약 도구를 사용하여 정확한 스케치를 만들 수 있습니다.

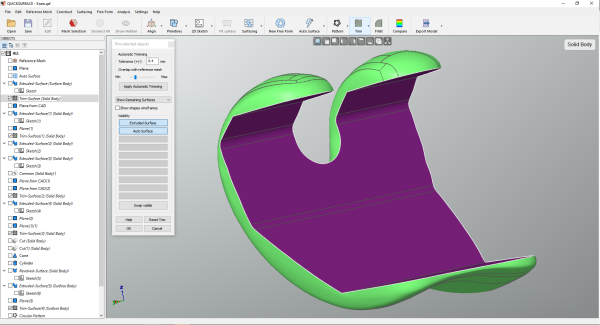

Step.6 트리밍
Trim 명령어를 사용하여 연결된 표면들을 표면 또는 솔리드바디로 만드세요.
QUICKSURFACE Pro에서는 상호 트림 작업이나 솔리드에 대한 불리언 작업을 사용하여
표면이나 솔리드를 만들 수 있습니다.
컬러 디스플레이와 진단 도구를 사용하면 이러한 작업을 수행하는 동안 문제를 식별할 수 있습니다.

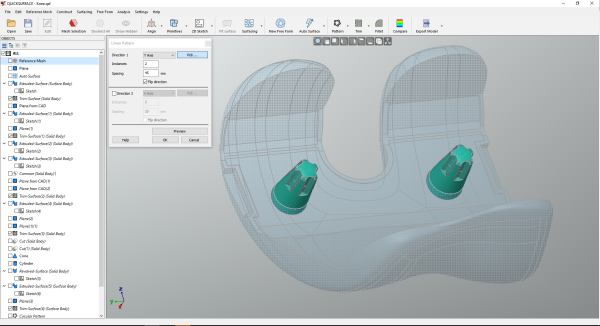

Step.7 패턴
반복되는 객체에 대한 선형 또는 원형 패턴을 만드세요.
필요한 경우 미러 객체도 사용하세요.
정밀한 3D 역설계의 요구 사항을 충족하기 위해, 객체를 선형 또는 원형으로 배열하여
반복적인 패턴을 생성하세요.
필요할 때는 객체 미러링을 통해 대칭성을 향상시키세요.

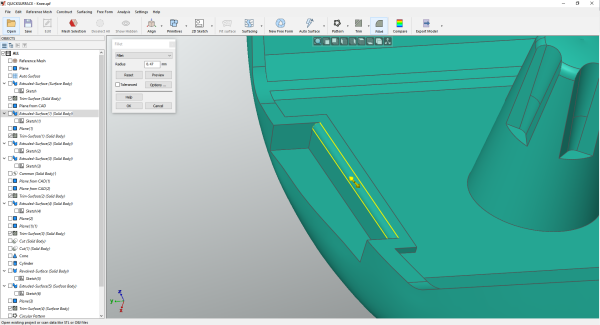

Step.8 둥근 모서리
필요한 곳에 필레나 챔퍼를 만드세요.
챔퍼 및 필렛 작업에는 실시간 분석기가 함께 제공됩니다.
화면에서 필렛 반지름을 정의하기 위해 화살표를 드래그하고,
실시간으로 기준 메쉬에 대한 필렛의 편차를 즉시 관찰하세요.

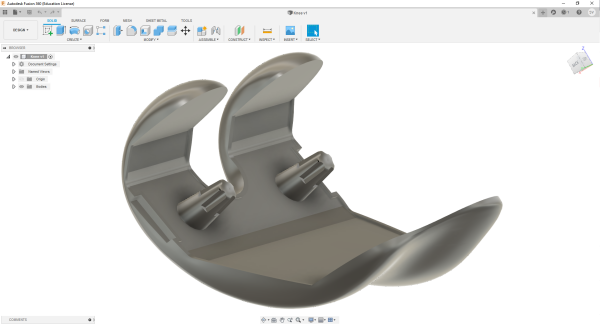

Step.9 내보내기
결과를 다른 패키지로 내보내서 더 사용하세요.
3D역설계 프로젝트를 완료하려면 산업 표준 형식인 STEP 또는 IGES를 사용하여
재구성된 표면 또는 솔리드 모델을 다른 패키지에 사용할 수 있도록 내보내세요.
"왜?" QUICKSURFACE 가 좋을까요?

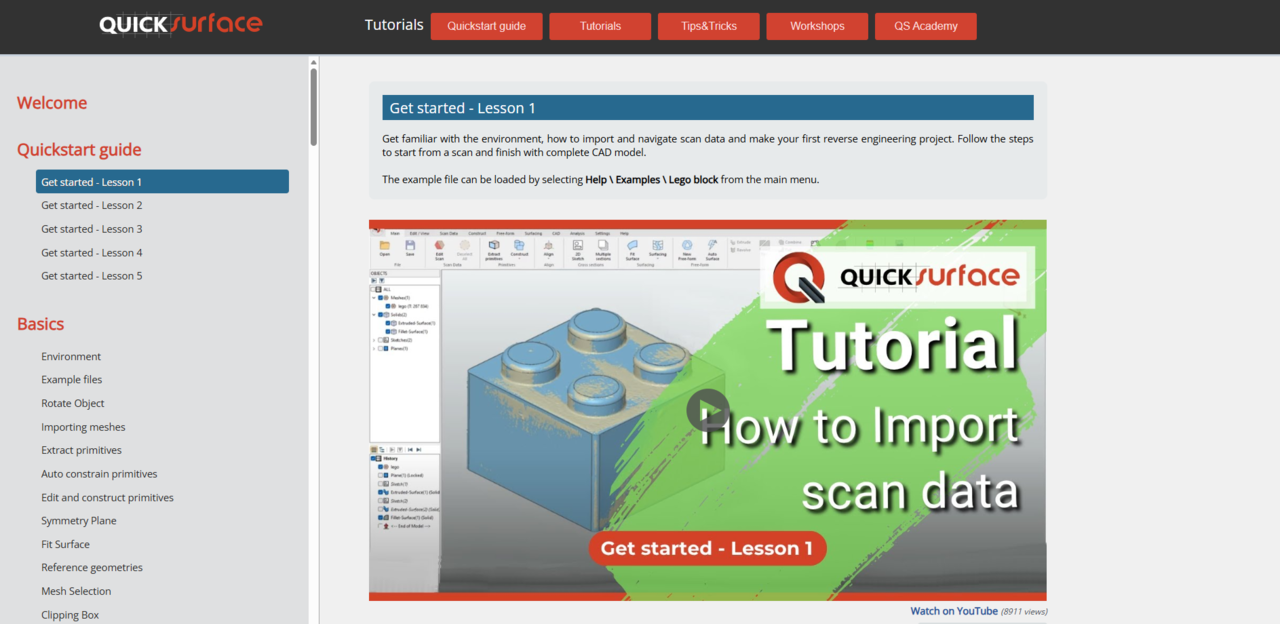

튜토리얼 지원
초보자도 쉽게 사용할 수 있도록 다양한 튜토리얼 지원
역설계 소프트웨어를 처음 사용하는 초보자들은 어렵게 느껴져서 사용을 잘 못하는 경우가 많습니다.
QUICKSURFACE는 기초부터 실전까지 다양한 튜토리얼을 지원해서 초보자들도 쉽게 배울 수 있고 능숙하게 사용할 수 있도록 도와줍니다.
전문적인 2D스케치 기능
빠르고 쉽게 2D스케치를 그릴 수 있습니다.
2D스케치를 위한 선, 원, Arc, 사각형, 슬롯 등을 손쉽게 만들 수 있고 오토 트림, 오토 스케치 기능 등을 활용하면 누구든지 빠르고 쉽게 스케치할 수 있습니다.

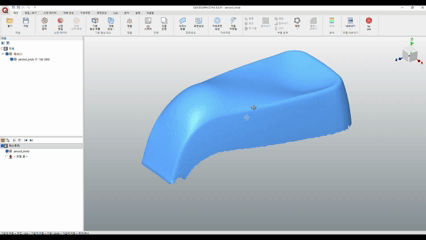

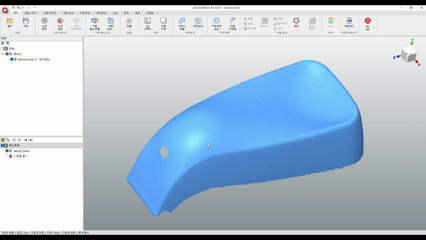

오토서피스 기능
최고의 자동 표면 생성 기능
버튼 클릭 한 번으로 곡면 형태의 표면을 자동으로 생성할 수 있습니다.
메쉬 편집 기능
간편하게 깔끔한 메쉬를 만드세요.
지저분한 메쉬를 간단하고 쉽게 정리할 수 있습니다.
파일 용량이 큰 경우 메쉬의 수를 줄이는 데시메이션 기능을 통해 용량을 줄일 수 있습니다.

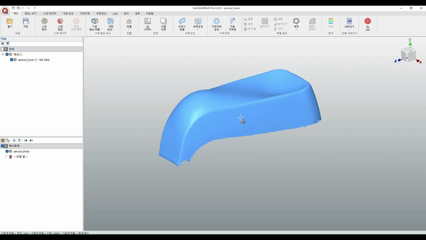

수동 표면 생성
자유곡면을 수동으로 표면 생성을 할 수 있습니다.
스냅 기능을 활성화하면, 표면을 직접 그릴 때 메쉬 위에 자연스럽게 정렬되어, 메쉬와 일치하는 서피스를 얻을 수 있습니다.
서피스 맞춤 기능
메쉬에 Fit한 Surface를 만들 수 있습니다.
서피스 맞춤 기능을 사용하면 메쉬에 Fit하게 표면을 생성하고 이렇게 생성된 표면들을 트림 작업을 통해 하나의 솔리드 모델로 만들 수 있습니다.

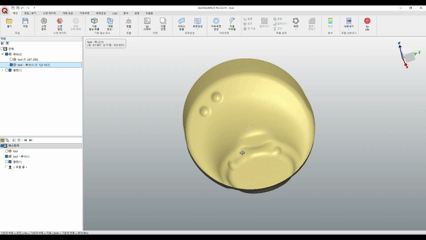

편차 분석기
역설계 작업한 3D모델링이 맞는 지 확인하세요.
편차 분석기를 통해 역설계한 3D모델링이 메쉬 데이터에 얼마나 가깝게 만들어졌는지 확인할 수 있습니다.
QUICKSURFACE Lite, Pro, for SOLIDWORKS 상세 기술사양
| Lite Version | Pro Version | for SOLIDWORKS | |
| 소프트웨어 타입 | 단독 실행 | 단독 실행 | Add-in |
| STL, PLY, OBJ 불러오기 | √ | √ | √ |
| 폴리곤 줄이기 | √ | √ | √ |
| 메쉬 구멍 채우기 | √ | √ | |
| 메쉬 노이즈 제거 | √ | √ | 수동(manual) |
| 메쉬 경계 편집 | √ | √ | |
| 메쉬 스무딩 | √ | √ | √ |
| 메쉬 디피쳐 | √ | √ | |
| 클리핑 박스 | √ | √ | √ |
| 기본 형상 추출(평면/원통/원뿔/구) | √ | √ | √ |
| 추출된 형상 구속 | √ | √ | √ |
| 참조선 / 참조점 생성 | √ | √ | √ |
| 대칭 평면 | √ | √ | √ |
| 정렬(월드좌표/대화형/N개 점 기반/다중 메쉬 정밀) | √ | √ | √ |
| 다중 스캔 데이터 재폴리곤화 | √ | √ | √ |
| 서피스 피팅 | √ | √ | √ |
| 대화형 메쉬 단면 생성 | √ | √ | √ |
| 다중 단면 생성 | √ | √ | √ |
| 2D 스케치 | √ | √ | √ |
| 2D 개체 피팅 | √ | √ | √ |
| 2D 커브 피팅 | √ | √ | |
| 2D 개체 대화형 트리 | √ | √ | √ |
| 스캔 데이터 기반 자동 2D 필렛 | √ | √ | √ |
| 2D 개체와 스캔 점 간 실시간 편차 확인 | √ | √ | |
| 돌출 / 회전 서피스 | √ | √ | * |
| 3D 스케치 | √ | √ | √ |
| 3D 커브 블렌딩 | √ | √ | |
| 3D 커브와 참조 메쉬 간 실시간 편차 확인 | √ | √ | √ |
| 프리폼 모델링 | √ | √ | √ |
| 프리폼 스냅 투 메쉬 | √ | √ | √ |
| 프리폼 실시간 편차 분석 | √ | √ | √ |
| 기본 자동 프리폼 | √ | √ | √ |
| Scan-to-Cad 비교분석 | √ | √ | √ |
| IGES / STEP 내보내기 | √ | √ | |
| 스캔 데이터를 STL 메쉬로 내보내기 | √ | √ | √ |
| 스캔 준비 | √ | √ | |
| 메쉬 세분화 | √ | √ | |
| 2D 스케치 어시스트 | √ | √ | |
| 메쉬 펼치기 | √ | √ | |
| 2D 및 3D 스케치 말기 | √ | √ | |
| Class A 피팅 서피스 | √ | √ | |
| 외부 CAD 파일 불러오기 (IGES/STEP) | √ | * | |
| 기본 형상을 이용한 메쉬 트리밍 | √ | ||
| 경로를 따른 평면 생성 | √ | * | |
| 메쉬 외곽선 추출 (2D 단면) | √ | √ | |
| 중첩된 단면 추출 (2D 단면) | √ | √ | |
| 2D 스케치 구속조건 및 치수 | √ | * | |
| 2D 개체 자동 결합 | √ | √ | |
| 2D 스케치 오프셋 / 패턴 | √ | * | |
| 로프트 / 스윕 / 파이프 서피스 | √ | * | |
| 서피스 채우기 | √ | * | |
| 서피스 트림 | √ | * | |
| 불린 (합치기/빼기/교차) | √ | * | |
| 선형 / 원형 / 대칭 패턴 | √ | * | |
| 필렛 / 챔퍼 (모따기) | √ | * | |
| 헬릭스 (나선) | √ | * | |
| 평면화 | √ | ||
| 구배 분석 (Draft analysis) | √ | * | |
| 3D 스케치 기반 프리폼 | √ | ||
| 프리폼 두께 주기 | √ | √ | |
| 특징 정렬 자동 프리폼 | √ | ||
| 구배 분석 (Draft analysis - 중복) | √ | * | |
| 직선도 분석 (Straightness) | √ | * | |
| 스캔 데이터 간 비교분석 | √ | √ | |
| 히스토리 기반 / 하이브리드 모델링 | √ | * | |
| Autodesk Inventor로 설계 트리 전송 | √ | ||
| SOLIDWORKS 설계 트리 전송 | √ |
호환 가능 소프트웨어
한국쓰리디솔루션은 QUICKSURFACE 역설계 소프트웨어의 공식 대리점입니다.
퀵서피스에 대해 제품 시연이나 공금하신 사항은 하단의 문의하기 통해서
남겨 주시면 신속하고 친절하게 알려 드리겠습니다.
