SOLIDWORKS®의 "강력한 역설계 기능"


QUICKSURFACE for SOLIDWORKS는 SOLIDWORKS Desktop 3D CAD용 역설계 Add-in 으로,

3D 스캔 메쉬를 CAD 모델로 변환할 수 있습니다.

전문적인 CAD 모델을 재구성하는 데 도움이 되는 표면 및 곡선을 생성하는 효율적인 도구를 제공합니다.

QUICKSURFACE Add-in을 사용하면,

SOLIDWORKS® Desktop 3D CAD에서 역설계를 수행하는 다른 어떤 방식보다 시간과 노력을 50% 이상 절약할 수 있습니다.

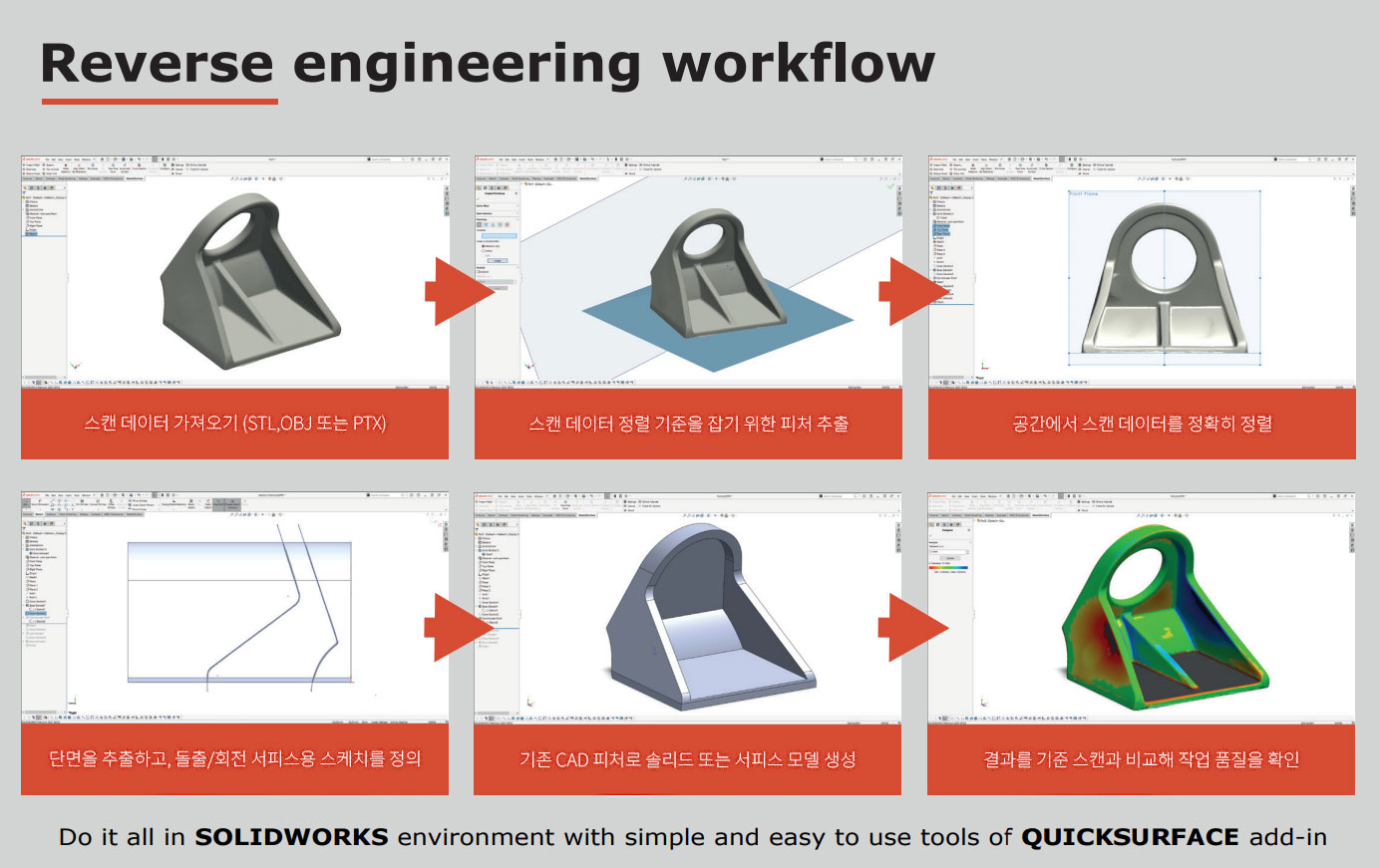

QUICKSURFACE for SOLIDWORKS


  • 대용량 스캔 데이터를 SOLIDWORKS로 몇 분이 아닌 몇 초 만에 효율적으로 가져오세요.
  • 대칭면을 포함한 참조 형상을 추출합니다.
  • 기존 CAD 모델 또는 여러 스캔 이미지에 맞춰 공간상의 올바른 위치에 직관적으로 정렬합니다.
  • 스케치를 위한 기준 단면도(평행, 회전 및 외곽선)를 생성합니다.
  • 선호와 복잡한 도형을 기준 단면점에 정확하게 맞춥니다.
  • 최적 적합 표면을 갖는 대략적인 자유형 표면
  • 유기적이고 자유로운 형태의 형상을 가장 정확한 방식으로 역설계합니다.
  • 3D 컬러 맵을 사용하여 CAD 모델과 참조 데이터를 즉시 비교하세요.
  • 버튼 하나만 누르면 자유로운 형태의 유기적인 모양을 변환할 수 있습니다.

이 모든 작업을 여러분이 선호하는 CAD 프로그램인 SOLIDWORKS에서 수행하십시오.


QUICKSURFACE 애드인의 간단하고 사용하기 쉬운 도구를 사용하여 모든 작업을 SOLIDWORKS® 환경에서 수행하세요.

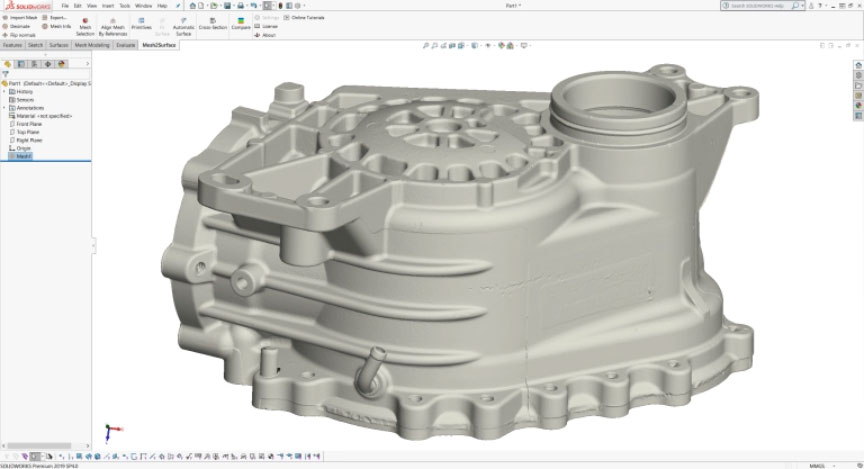

스캔 데이터 가져오기

업계 표준인 STL, OBJ 또는 PLY 메쉬 파일을 사용하여 모든 스캐너에서 데이터를 불러올 수 있습니다. 내장된 폴리곤 축소 기능을 통해 사용자는 메쉬 품질 저하 없이 적절한 삼각형 개수를 가진 메쉬를 생성하여 데이터를 효율적으로 조작할 수 있습니다.

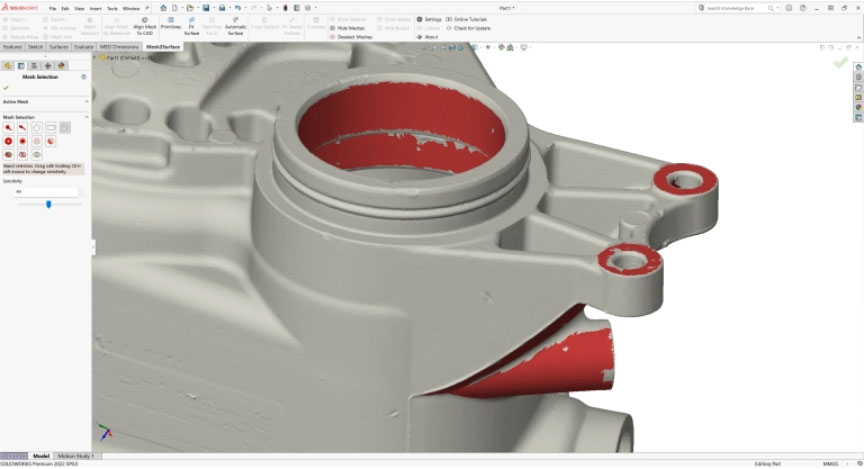

대화형 선택

사용하기 쉬운 도구를 사용하여 관심 영역을 빠르게 추출할 수 있습니다. 마술봉, 브러시 및 자유형 선택 도구를 통해 사용자는 특징 또는 자유형 표면을 나타내는 영역을 식별할 수 있습니다.


참조 형상

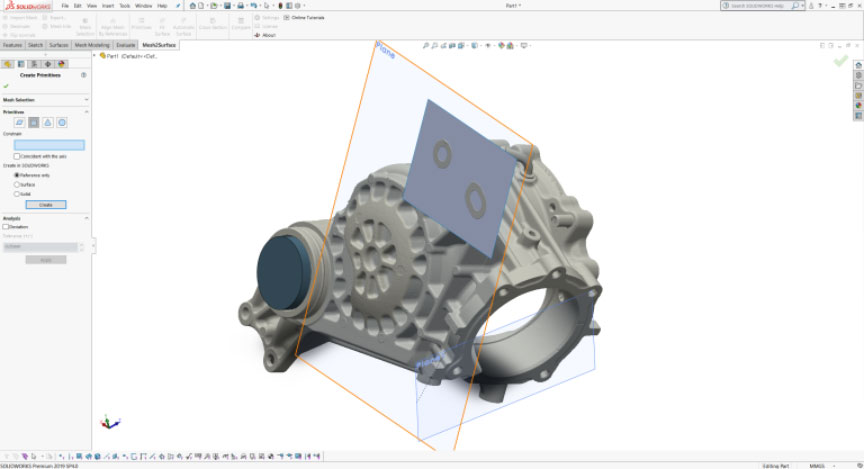

원시 추출

평면, 원기둥, 원뿔 및 구를 빠르게 재구성합니다. 추출된 기본 도형을 SOLIDWORKS에서 참조 형상, 서피스 또는 솔리드 바디로 생성합니다.

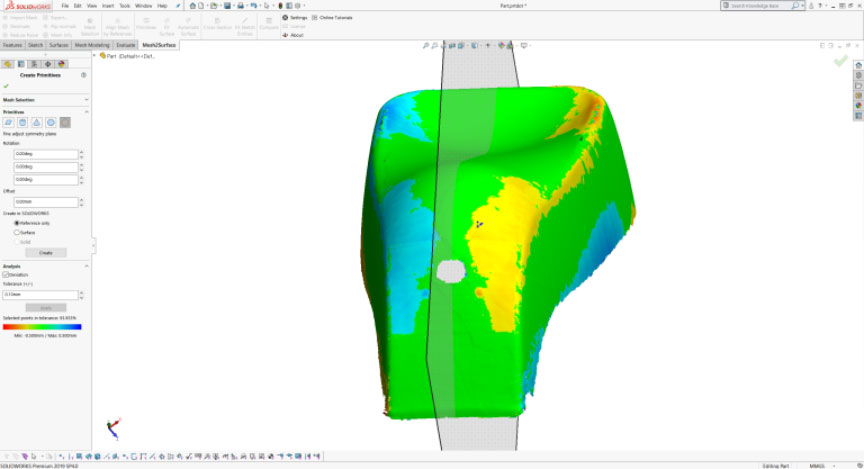

대칭면

컬러맵 분석기를 이용한 대칭면 자동 감지 기능. 최상의 결과를 위한 추가적인 수동 조정 기능 제공

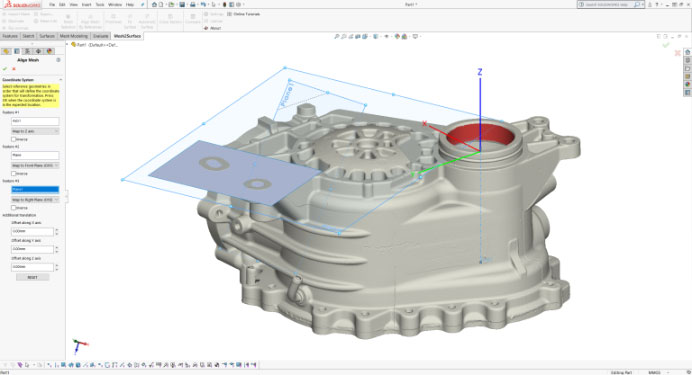

스캔 데이터 정렬


스캔 데이터를 공간에서 정렬

추출된 기본 요소를 사용하여 객체를 월드 좌표계에 배치합니다. 좌표계의 대화형 정의를 통해 사용자는 객체의 정확한 방향을 조정할 수 있습니다.

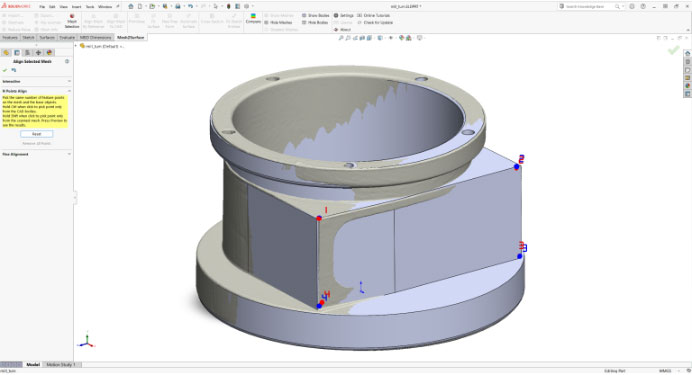

CAD에 맞춰 정렬

스캔 데이터를 기존 CAD 모델에 빠르고 정확하게 정렬합니다.

여러 스캔을 정렬

동일한 부품의 여러 스캔 이미지를 결합하여 객체의 단일 표현을 생성합니다.


2D 스케치

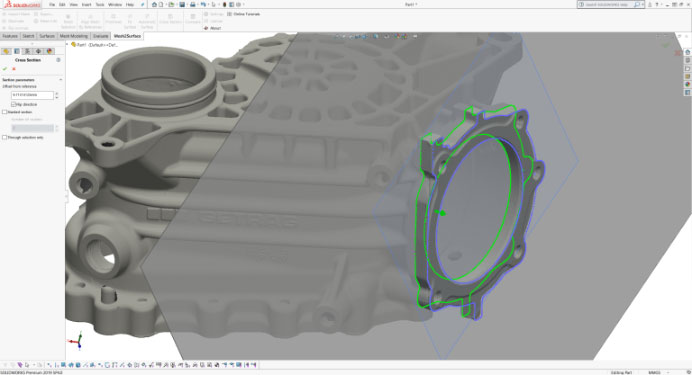

단면

대화형 단면 생성 기능을 사용하면 2D 스케치를 위한 참조점을 추출할 수 있습니다. 추출된 기본 도형, 표준 SOLIDWORKS 참조 형상 또는 기존 서피스나 솔리드 바디의 CAD 면에 단면 평면을 정렬할 수 있습니다.

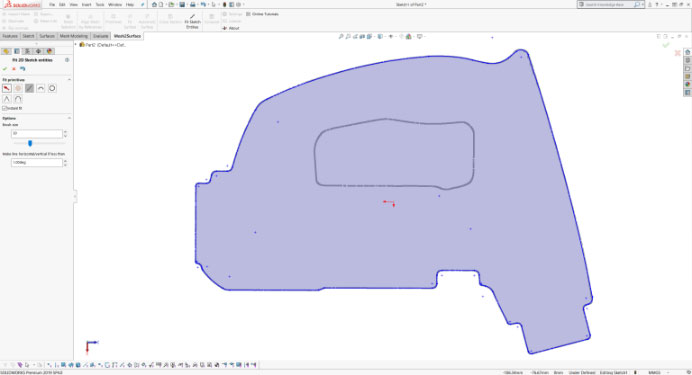

2D 스케치 요소를 맞춤

단면에서 선, 호, 원을 최적의 기본 도형으로 추출합니다. 간단한 브러싱 작업으로 빠르게 연결하거나 모서리를 둥글게 처리합니다.

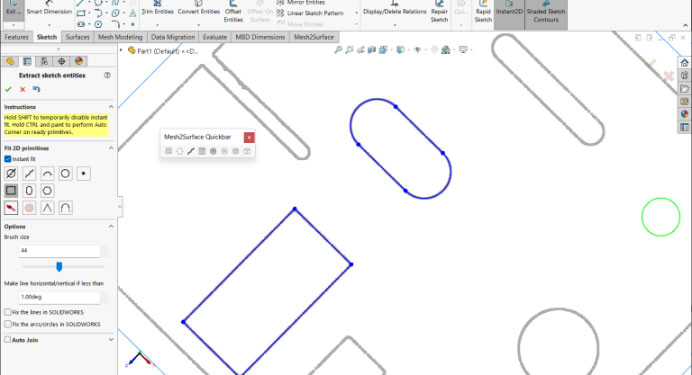

복잡한 2D 도형 인식

브러시 하나만으로 사각형, 슬롯, 심지어 육각형까지 추출할 수 있습니다.


3D 스케치 및 최적 맞춤 표면

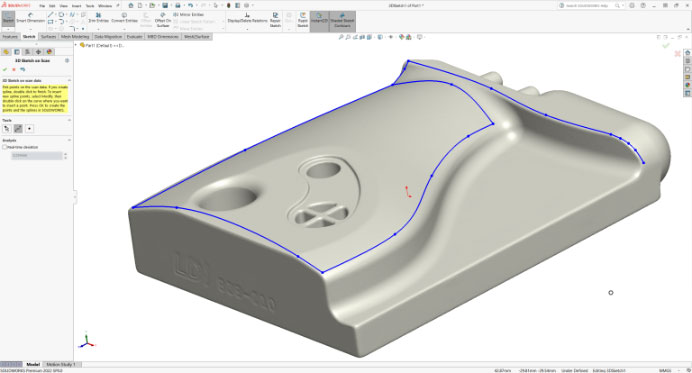

스캔 데이터에 3D 스케치 적용

스캔 데이터에 스타일 선과 점을 직접 그리세요. 대화형 도구를 사용하여 위치를 정밀하게 조정하고, 실시간 편차 분석기를 활용하여 최상의 정밀도를 구현하세요.

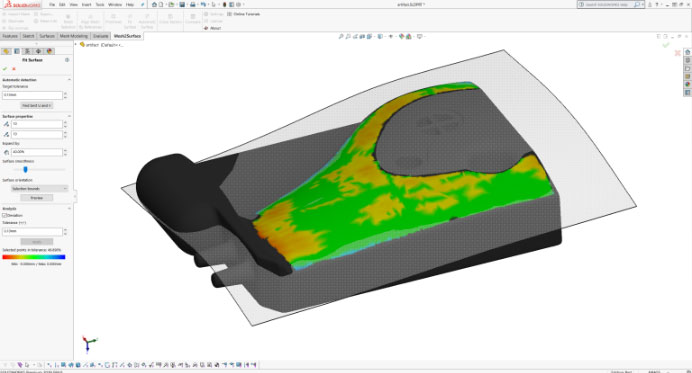

표면 맞춤

관심 영역을 선택하면 소프트웨어가 해당 영역을 자유형 곡면으로 근사화합니다. 생성된 곡면은 트리밍에 적합하도록 확장됩니다. 실시간 편차 색상 맵은 곡면의 품질을 즉시 보여줍니다. 자동 옵션을 사용하면 참조 메쉬에 최대한 가까운 곡면을 생성할 수 있습니다.

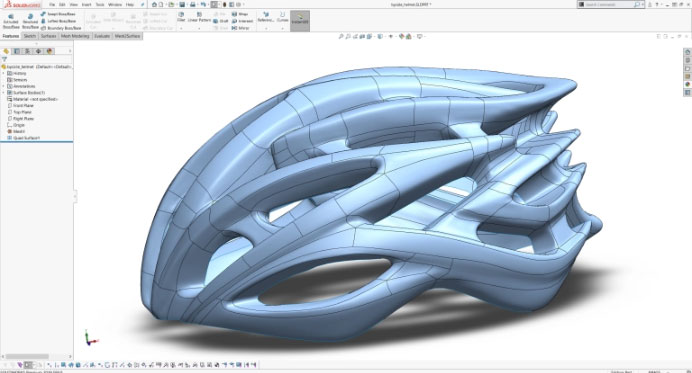

유기 표면의 역설계


자유형 모델링

간편하고 효율적인 자유형 곡면 생성 기능을 통해 사용자는 기존 방식으로는 불가능했던 자유형 곡면을 재구성할 수 있습니다. 독자적인 스냅 투 메시 기술을 통해 전문가가 아닌 사용자도 다른 어떤 솔루션에서도 찾아볼 수 없는 형태를 순식간에 만들어낼 수 있습니다.

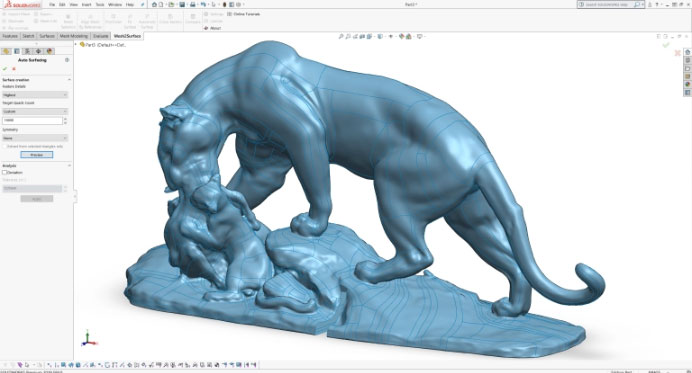

자동 표면 표시

버튼 하나만 누르면 SOLIDWORKS에서 사용 가능한 표면을 생성할 수 있습니다. QUICKSURFACE for SOLIDWORKS 자동 표면 생성 기능은 현재 시중에서 가장 뛰어난 기능 중 하나입니다.
* 이 자동 표면 생성 기능은 기본 알고리즘을 사용하며, QUICKSURFACE 독립 실행형 버전의 알고리즘과는 다릅니다.

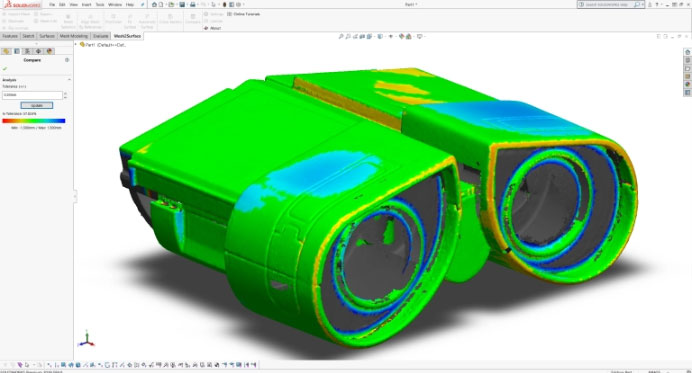

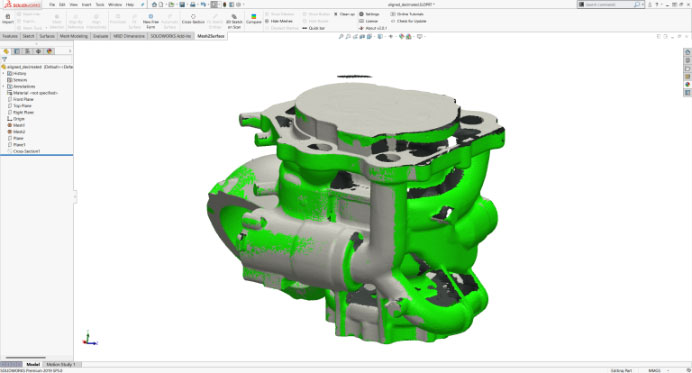

스캔 데이터와 CAD 모델을 비교하여 정확도 확인


편차 분석

효율적인 거리 색상 맵을 사용하여 재구성의 정확도를 제어하십시오. 프로세스의 어느 단계에서든 CAD 모델과 참조 메쉬를 비교할 수 있습니다. 편차 분석기는 모든 SOLIDWORKS 바디(서피스 또는 솔리드)와 호환되며 거의 즉각적인 속도로 참조 스캔 데이터를 비교합니다.


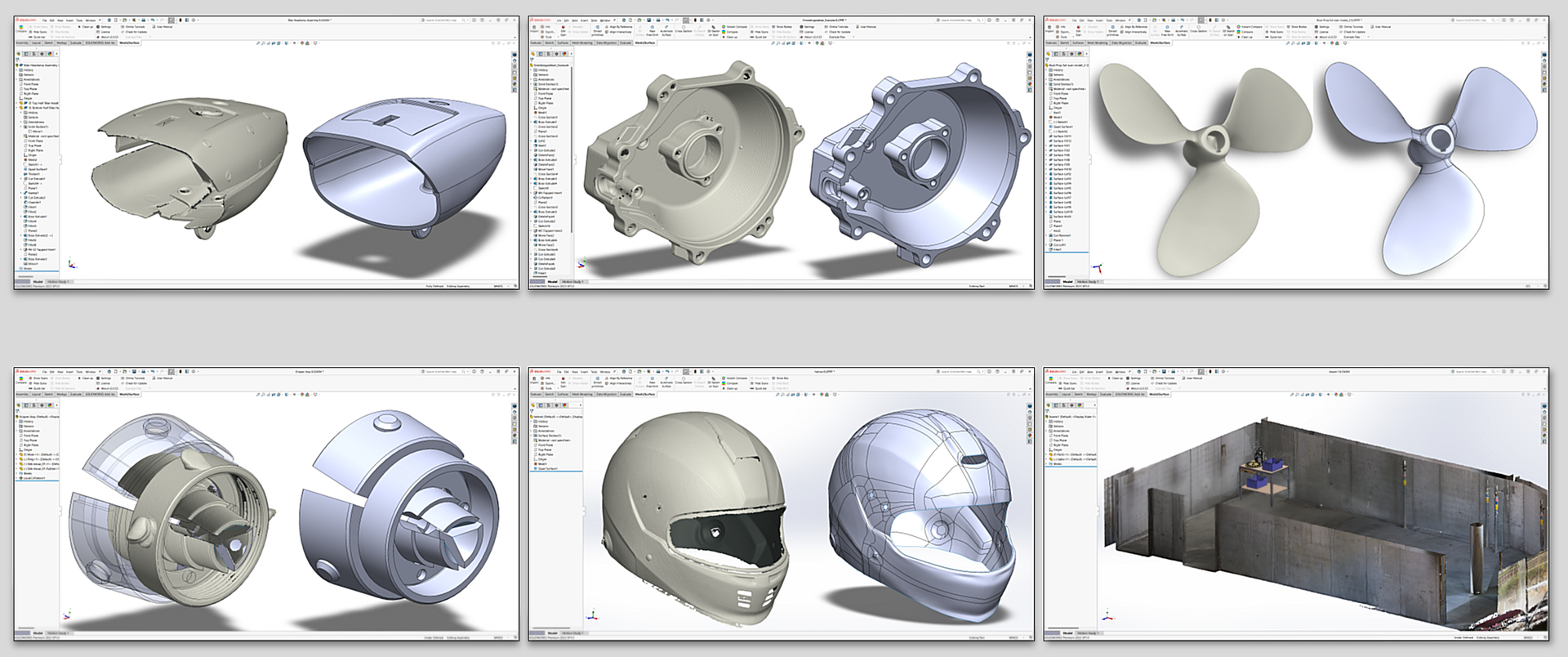

mobile background


QUICKSURFACE for SOLIDWORKS를
30일 동안 무료로 사용해 보세요.




주요 특징을 한눈에 살펴보세요

SOLIDWORKS에서 QUICKSURFACE를 사용하는 이유는 무엇일까요?



  • 스캔 데이터를 STL, OBJ, PLY 또는 PTX 파일 형식으로 가져옵니다.
  • 메시 단순화 및 평활화
  • 대칭면을 포함한 기본 요소 추출
  • 공간 정렬 또는 CAD 모델 정렬
  • 단면
  • 기본 및 고급 2D 도형 인식
  • 공차 제어 기능을 갖춘 3D 스케치
  • 표면에 맞도록
  • 편차 분석기
  • 자유형 및 하이브리드 모델링
  • 스냅 투 메쉬 기술
  • 자동 표면 처리
  • 3D 스캐닝 및 데이터 처리 전문가들이 개발했습니다.
  • 빠르고 효율적인 알고리즘.
  • 사용 편의성을 위한 간소화된 인터페이스.
  • 풍부한 학습 튜토리얼.
  • 최첨단 기능.
  • 역설계 시간을 획기적으로 단축하여 비용과 노력을 절감합니다.


QUICKSURFACE for SOLIDWORKS 는 SOLIDWORKS Desktop 3D CAD에서만 호환되며 해당 소프트웨어에 대한 라이선스만 제공됩니다.


자주 묻는 질문


Q. 이 역설계 추가 기능을 사용하려면 SOLIDWORKS가 필요합니까?

A. 예, SOLIDWORKS에서 역설계를 수행하려면 SOLIDWORKS 소프트웨어가 있어야 이 추가 기능을 설치하고 사용할 수 있습니다.


Q. 이 플러그인을 SOLIDWORKS 판매점에서 구매할 수 있나요?

A. 아니요, 이 추가 기능은 QUICKSURFACE 판매점에서만 구매해야 합니다.


Q. SOLIDWORKS에서 직접 스캔할 수 있나요?

A. 아니요, 거의 모든 스캐너 제조업체에서 스캔 데이터를 처리하는 도구를 제공합니다. 메쉬를 생성하고 STL, OBJ 또는 PLY 파일로 내보낸 다음,

     QUICKSURFACE for SOLIDWORKS를 사용하여 SOLIDWORKS로 가져와야 합니다.


Q. QUICKSURFACE를 사용하여 SOLIDWORKS로 가져올 수 있는 3D 파일은 무엇입니까?

A. QUICKSURFACE는 STL, PLY, OBJ, PTX 파일을 SOLIDWORKS로 가져오는 것을 지원합니다.


Q. CAD 데이터의 편차 검사를 할 수 있습니까?

A. 네, 스캔 데이터에 대한 CAD 데이터의 간단한 편차 분석은 설계 및 역설계 프로세스의 모든 단계에서 수행할 수 있습니다.


Q. QUICKSURFACE for SOLIDWORKS를 사용하여 스캔 모델을 정렬할 수 있습니까?

A. QUICKSURFACE for SOLIDWORKS는 메시 데이터를 세계 좌표계에 정렬하고 스캔 간 정렬을 지원하는 강력한 정렬 도구를 제공합니다.


Q. QUICKSURFACE for SOLIDWORKS를 사용하여 참조 형상 및 파라메트릭 피처를 추출할 수 있습니까?

A. 예, QUICKSURFACE for SOLIDWORKS를 사용하면 스캔 데이터에서 직접 형상을 추출하고 편집 가능한 파라메트릭 피처를 생성할 수 있습니다.


Q. 퀵서페이스를 사용하여 솔리드웍스에 얼마나 큰 메쉬를 불러올 수 있나요?

A. 하드웨어 구성에 따라 다르지만, 좋은 CPU와 최신 그래픽 카드를 사용하면 8천만~1억 개의 삼각형으로 구성된 메쉬도 쉽게 불러와서 편집할 수 있습니다.


Q. 3DEXPERIENCE 플랫폼에서 해당 애드인을 사용할 수 있습니까?

A. QUICKSURFACE for SOLIDWORKS(Mesh2Surface)는 SOLIDWORKS Desktop 3D CAD에서만 작동합니다.



QUICKSURFACE Lite, Pro, for SOLIDWORKS 상세 기술사양



Lite VersionPro Versionfor SOLIDWORKS
소프트웨어 타입단독 실행단독 실행Add-in
STL, PLY, OBJ 불러오기
폴리곤 줄이기


메쉬 구멍 채우기
메쉬 노이즈 제거 수동(manual)
메쉬 경계 편집

메쉬 스무딩


메쉬 디피쳐


클리핑 박스


기본 형상 추출(평면/원통/원뿔/구)


추출된 형상 구속


참조선 / 참조점 생성


대칭 평면


정렬(월드좌표/대화형/N개 점 기반/다중 메쉬 정밀)


다중 스캔 데이터 재폴리곤화


서피스 피팅


대화형 메쉬 단면 생성


다중 단면 생성


2D 스케치


2D 개체 피팅


2D 커브 피팅


2D 개체 대화형 트리


스캔 데이터 기반 자동 2D 필렛


2D 개체와 스캔 점 간 실시간 편차 확인


돌출 / 회전 서피스

*
3D 스케치


3D 커브 블렌딩


3D 커브와 참조 메쉬 간 실시간 편차 확인


프리폼 모델링


프리폼 스냅 투 메쉬


프리폼 실시간 편차 분석


기본 자동 프리폼


Scan-to-Cad 비교분석


IGES / STEP 내보내기


스캔 데이터를 STL 메쉬로 내보내기


스캔 준비


메쉬 세분화


2D 스케치 어시스트


메쉬 펼치기


2D 및 3D 스케치 말기


Class A 피팅 서피스


외부 CAD 파일 불러오기 (IGES/STEP)

*
기본 형상을 이용한 메쉬 트리밍


경로를 따른 평면 생성

*
메쉬 외곽선 추출 (2D 단면)


중첩된 단면 추출 (2D 단면)


2D 스케치 구속조건 및 치수

*
2D 개체 자동 결합


2D 스케치 오프셋 / 패턴

*
로프트 / 스윕 / 파이프 서피스

*
서피스 채우기

*
서피스 트림

*
불린 (합치기/빼기/교차)

*
선형 / 원형 / 대칭 패턴

*
필렛 / 챔퍼 (모따기)

*
헬릭스 (나선)

*
평면화


구배 분석 (Draft analysis)

*
3D 스케치 기반 프리폼


프리폼 두께 주기


특징 정렬 자동 프리폼


구배 분석 (Draft analysis - 중복)

*
직선도 분석 (Straightness)

*
스캔 데이터 간 비교분석


히스토리 기반 / 하이브리드 모델링

*
Autodesk Inventor로 설계 트리 전송


SOLIDWORKS 설계 트리 전송


* from SOLIDWORKS
